絡紗機斷紗及留重檢測系統，不但能檢測斷紗，還能檢測留皮；系統穩定可靠，使用壽命長，經兩年現場使用驗證，可以長期安全使用。該系統減輕了工人的勞動強度的同時又提高了勞動生產率，產品質量大大提高，取得了經濟效益和社會效益雙豐收。在便于一線檢測人員工作同時，本系統更利于絡紗車間紗架的統一管理，方便后期管理人員形成生產報表，及整體的把控產品質量。
產品特點
1.每層紗架最多可有32個檢測單元組成，每個顯示控制單元最多控制5層紗架；
2.每個檢測單元主要完成如下任務：
斷紗檢測：每個檢測單元自動檢測是否發生了斷紗，針對最輕的TEX-267紗，速度260米/分的情況下，穩定可靠的檢測斷紗，自動報警，延時停車。可以消除紗卷抖動，人為干擾等異常。速度檢測1500米/分；
留重檢測：能夠按照上位機設置的留重克數，自動檢測是否到達留皮設定重量，自動報警，延時停車；
稱重重量：80kg；
3.顯示控制單元主要完成如下任務：
顯示控制單元連接4-5條通信的鏈路，每條最多連接32個檢測單元；
當出現斷紗、留重不足、合股數多或少時，控制相應變頻器延時停車；
設置本紗架的留重克數，合股數，停車延遲時間等參數；
效率計算。可以保存30天，及每個小時的紗架效率；
顯示本紗架的故障信號；
預留和服務器連接的硬件和軟件通道，方便多臺絡紗機聯網，獲取生產數據，用于管理決策；
4.服務器
最多可以連接4條鏈路，每條鏈路可以連接32個紗架；
主要完成的數據統計、分析、查詢等任務，為管理者提供真實的資料；
可以實時監控每個紗架的運行情況；
可以設置每個紗架的參數；主要完成生產現場的數據統計、分析、查詢等任務，為管理者提供真實的資料。其優勢如下：
1.異常查詢：可對原絲質量進行分析，同時觀察每個操作工的留皮情況。 斷紗停機界面 2、紗架管理：可看到每個原絲的狀態以及重量，同時查詢該紗架當前班的生產數據。 紗架監控 3、產量記錄：在每個班交班時間（默認為早晚8點，可設置）后，5分鐘內服務器程序會自動讀取該班所有紗架的生產數據以及停車數據。讀取完畢后點擊產量記錄即可看到該班所有紗架產量以及停車數據。產量數據包含：留皮個數、留皮總重量（kg）、新卷個數（原絲使用個數）、新卷總重量（kg）、班產量（kg）、成品率。
技術指標 1、傳感器： CGQ-II 2、傳感器檢測精度等級：C2 3、重復性誤差≤0.020%R.C 4、非線性誤差≤0.020%R.C 5、傳感器可檢測范圍：50g-40000g 6、斷紗自停機發出信號時長：≤20秒（可設定），斷紗自停率≥99.9%，缺股概率：0；

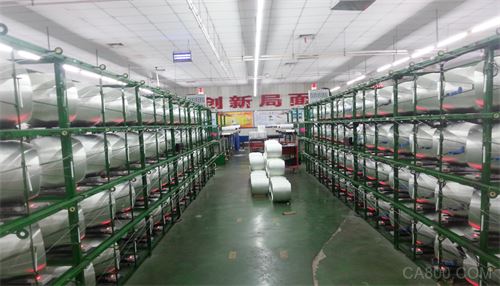

設備圖集

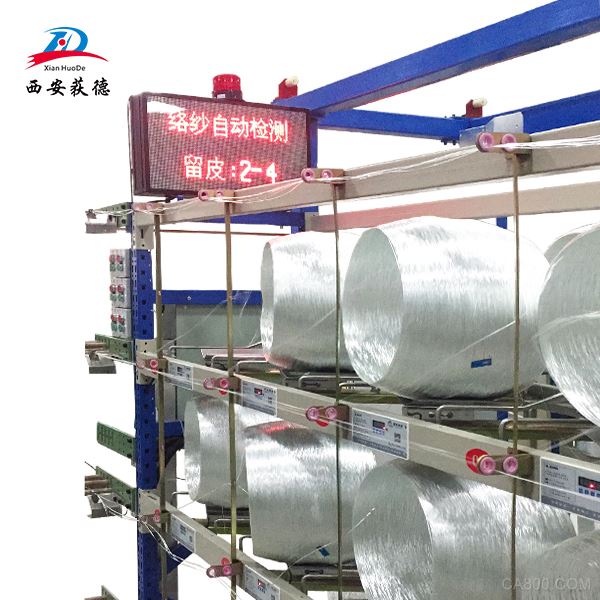

絡紗機斷紗及留重檢測系統

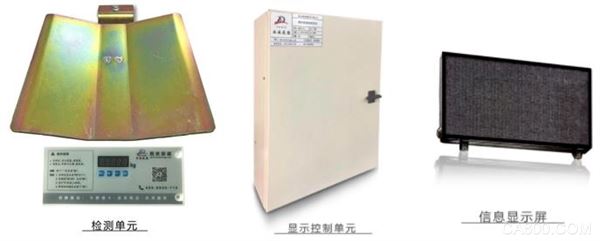

設備組建部分
|
